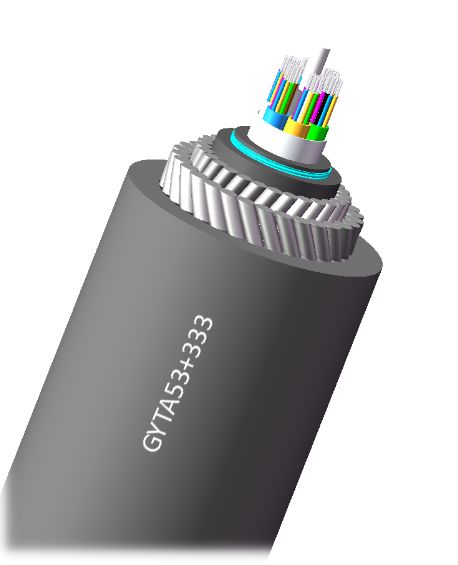

GYTA53+333 Cavo in fibra ottica direttamente sepolto 2-144 nuclei doppio filo di acciaio blindato

Descrizione del prodotto

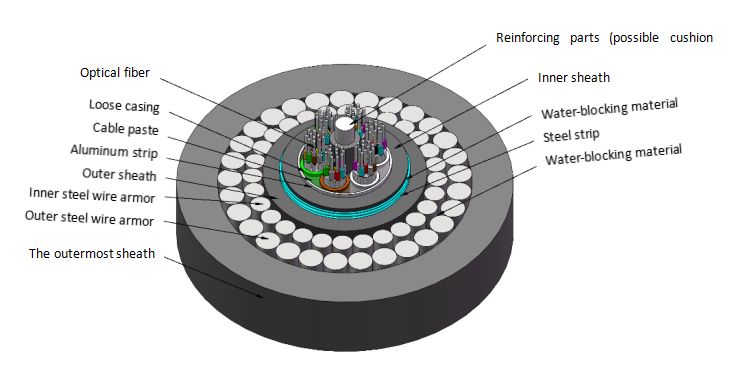

La struttura del cavo ottico consiste nell'inserire fibre ottiche monomodali o multimodali in un tubo a struttura lasca riempito con un composto impermeabile in plastica ad alto modulo. Al centro del cavo si trova un elemento di rinforzo metallico. Include elementi di rinforzo metallici, tipo di riempimento a trefoli a struttura lasca, guaina interna incollata in alluminio-polietilene, guaina interna incollata in acciaio-polietilene, armatura a doppio strato di filo d'acciaio tondo, e guaina esterna in polietilene per la comunicazione. Per alcuni numeri di anime dei cavi ottici, uno strato di imbottitura in polietilene viene estruso all'esterno dell'elemento di rinforzo centrale metallico. I tubi a struttura lasca (e le funi di riempimento) sono attorcigliati attorno all'elemento di rinforzo centrale per formare un'anima del cavo compatta e rotonda. Gli spazi all'interno dell'anima del cavo sono riempiti con un composto di blocco dell'acqua ed estruso con una guaina interna incollata in alluminio-polietilene, seguita da una guaina interna incollata in acciaio-polietilene. Dopo essere stato armato con doppi strati di fili d'acciaio tondi fini, gli spazi vengono riempiti con un composto di blocco dell'acqua. La guaina esterna finale in polietilene viene estrusa per formare il cavo.

Youdaoplaceholder0 Metodi di posa: interramento diretto, posa subacquea, posa in salita, palude, ecc.

Youdaoplaceholder0 Ambito di applicazione: adatto per comunicazioni a lunga distanza e comunicazioni inter-ufficio, ecc. Viene generalmente posato sott'acqua in aree di acque profonde di > 100M e < 250M.

Youdaoplaceholder0 Standard di esecuzione: YD/T 901-2018 cavo ottico per esterni per comunicazioni a trefoli.

Youdaoplaceholder0 Caratteristiche del prodotto:

① Il design ragionevole e il controllo preciso della lunghezza in eccesso della fibra ottica nel tubo a struttura lasca e il metodo di cablaggio conferiscono al cavo ottico eccellenti prestazioni meccaniche e ambientali;

② L'esterno delle parti di rinforzo e l'interno dell'anima del cavo sono riempiti con pasta per cavi di blocco dell'acqua, garantendo gli effetti di protezione dall'umidità e di blocco dell'acqua del cavo ottico.

③ Il cavo ottico ha un'eccellente flessibilità e resistenza alla flessione.

④ L'avvolgimento longitudinale dell'anima del cavo con nastro metallico rende migliore l'effetto di protezione dall'umidità del cavo ottico e gli conferisce anche una certa capacità di resistenza alla compressione.

⑤ Lo strato di armatura a doppio strato di filo d'acciaio conferisce al cavo ottico una migliore resistenza alla compressione e alla trazione.

Youdaoplaceholder0 Parametri tecnici (valori tipici):
