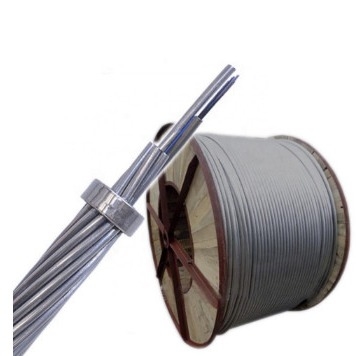

Cavo in fibra ottica OPGW 4-48 Core Monomodale Multimodale per Sistemi Elettrici

Il filo a terra a fibra ottica composito (OPGW) è un tipo di filo a terra aereo contenente fibre ottiche, con molteplici funzioni come il filo a terra aereo e la comunicazione ottica.È utilizzato principalmente nelle linee di comunicazione da 110 kV in su e nei sistemi di trasmissione aerea ad alta tensione di nuova costruzionePuò anche essere utilizzato per sostituire il cavo di terra esistente del vecchio sistema di trasmissione a alta tensione aereo, aggiungere linee di comunicazione ottiche,condurre correnti di cortocircuito e fornire protezione da fulmini.

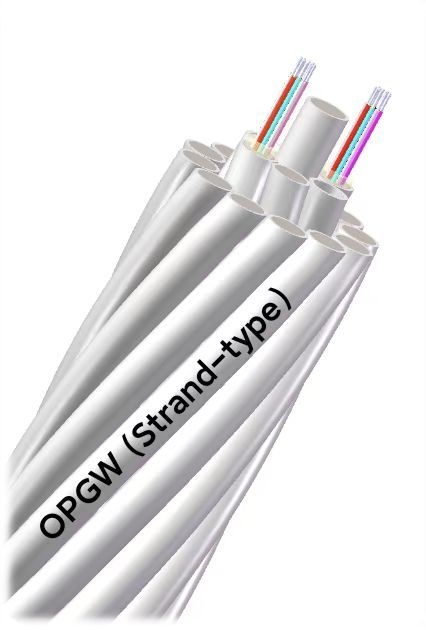

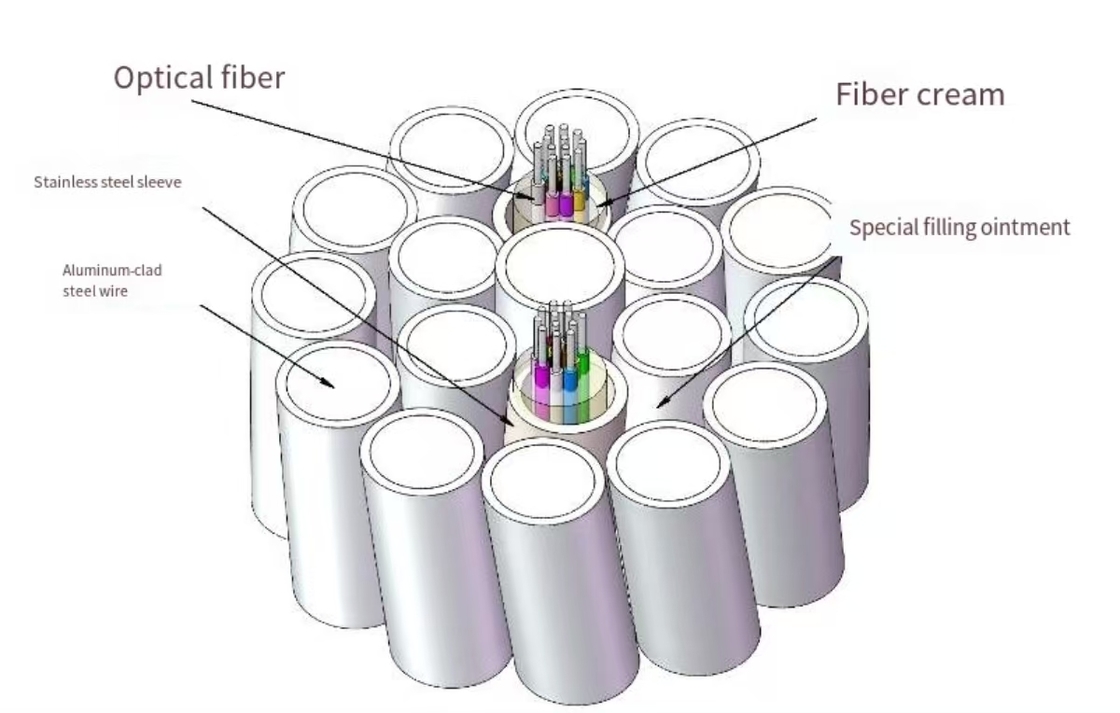

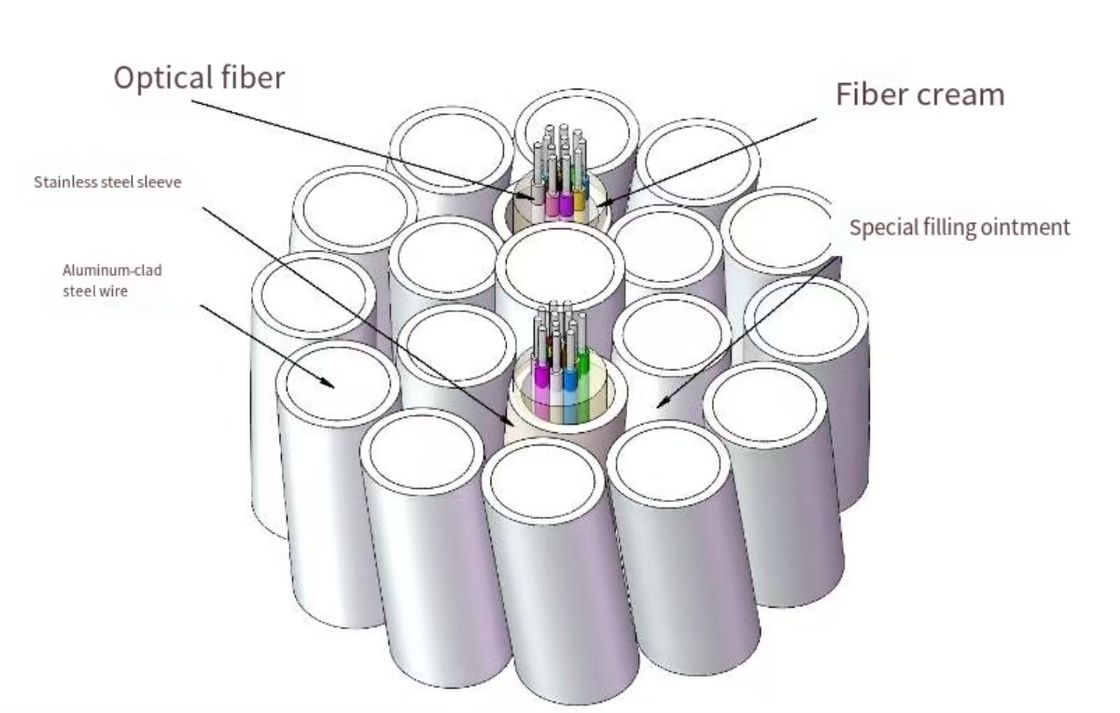

I cavi ottici OPGW, avvolti in fili metallici, sono più affidabili, stabili e sicuri.rispetto ad altri tipi di cavi otticiInoltre, se l'OPGW è costituito da filo d'acciaio placcato in alluminio o da filo di lega di alluminio intrecciato tra loro,equivale a installare un buon conduttore sopra il filo di terra, che può portare molteplici vantaggi, come la riduzione della corrente latente di alimentazione della linea di trasmissione, la riduzione della sovratensione della frequenza di potenza,e migliorare le interferenze e l'impatto pericoloso delle linee elettriche sulle linee di comunicazione.

A causa delle caratteristiche delle fibre ottiche, come l'interferenza anti-elettromagnetica e il peso leggero,possono essere installati sulla parte superiore delle torri delle linee di trasmissione senza dover considerare la posizione ottimale di sospensione e i problemi di corrosione elettromagneticaPertanto, l'OPGW presenta un'elevata affidabilità, prestazioni meccaniche superiori e un costo relativamente basso.Questa tecnologia è particolarmente adatta ed economica per la posa di nuovi o la sostituzione di fili di terra esistentiLe strutture speciali possono essere personalizzate in base alle esigenze dell'utente.

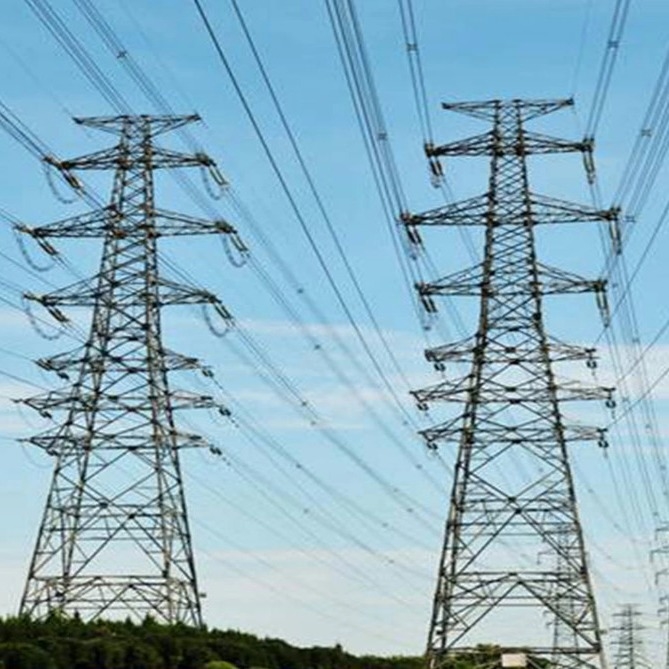

Viene utilizzato sopra la torre di trasmissione ad alta pressione.

DL/T 832-2016 Fibra ottica composita cavo a terra, JB/T 8999-2014 Fibra ottica composita cavo a terra, ecc.

• Per le linee ad alta tensione superiore a 110kv, l'intervallo tra i gradini è relativamente ampio (generalmente superiore a 250 M)

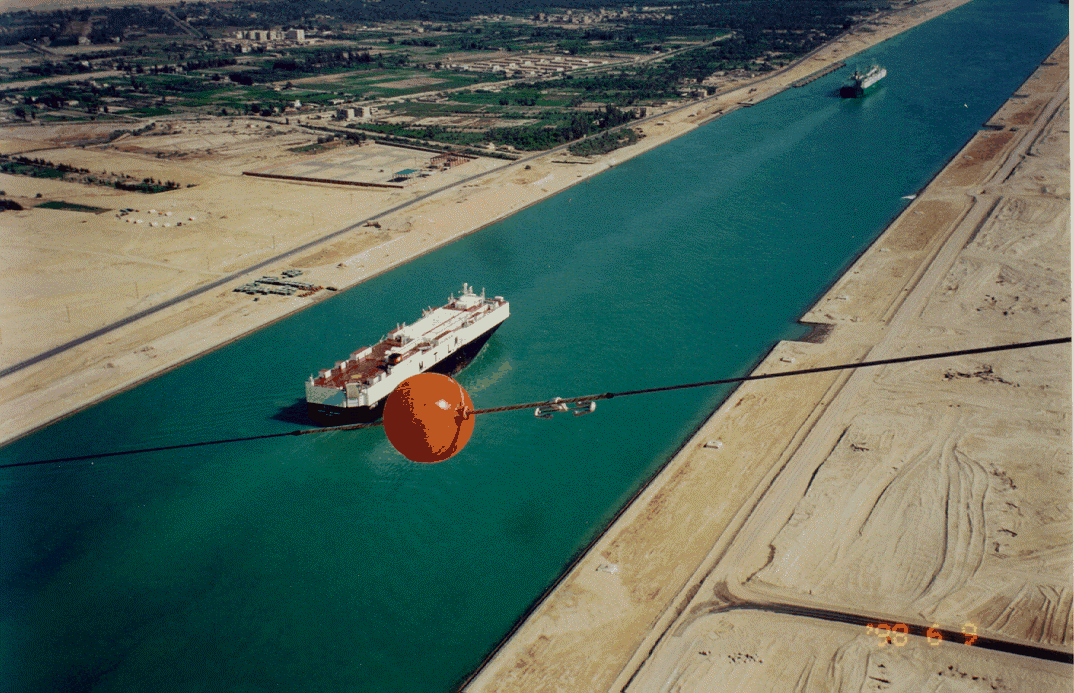

• Facile da mantenere, è facile per risolvere il problema di attraversamento della linea, e le sue caratteristiche meccaniche possono soddisfare i requisiti di grande attraversamento della linea
• Lo strato esterno di OPGW è costituito da armatura metallica, che non ha alcun effetto sull'erosione e sulla degradazione ad alta tensione
• L'OPGW deve essere spento durante la costruzione, con conseguenti perdite significative in caso di interruzione di corrente.Negli indicatori di prestazione dell'OPGW, maggiore è la corrente di cortocircuito, più buoni conduttori sono necessari per l'armatura, il che riduce di conseguenza la resistenza alla trazione.per aumentare la capacità di corrente di cortocircuito, la superficie della sezione trasversale del metallo deve essere aumentata, con conseguente aumento del diametro e del peso del cavo.devono essere imposti requisiti rigorosi sugli indicatori di resistenza delle torri di linea durante la posa
