Cavo in fibra ottica OPGW per linee aeree di trasmissione di energia

Il filo di terra composito in fibra ottica (OPGW) è un tipo di filo di terra sopraelevato contenente fibre ottiche, con molteplici funzioni come filo di terra sopraelevato e comunicazione ottica. Viene utilizzato principalmente in linee di comunicazione di sistemi di trasmissione ad alta tensione di 110 kV e di nuova costruzione. Può anche essere utilizzato per sostituire i fili di terra generali esistenti del vecchio sistema di trasmissione ad alta tensione, aggiungere linee di comunicazione ottica, condurre correnti di cortocircuito e fornire protezione da fulmine. I cavi ottici OPGW, avvolti con fili di metallo, sono più affidabili, stabili e sicuri. Poiché il filo di terra sopraelevato e il cavo ottico sono integrati in uno, rispetto ad altri tipi di cavi ottici, non solo accorcia il periodo di costruzione, ma consente anche di risparmiare i costi di costruzione. Inoltre, se OPGW è realizzato in filo d'acciaio rivestito in alluminio o filo in lega di alluminio intrecciati insieme, è equivalente a creare un buon filo di terra sopraelevato conduttore, che può portare a più vantaggi come la riduzione della corrente di alimentazione latente della linea di trasmissione, abbassando la sovratensione della frequenza di potenza e migliorando l'interferenza e il pericoloso impatto delle linee di potenza. A causa delle caratteristiche delle fibre ottiche come l'interferenza anti-elettromagnetica e il peso leggero, possono essere installate sulla parte superiore delle torri della linea di trasmissione senza dover considerare la posizione appesa ottimale e i problemi di corrosione elettromagnetica. Pertanto, OPGW presenta un'elevata affidabilità, prestazioni meccaniche superiori e un costo relativamente basso. Questa tecnologia è particolarmente adatta ed economica quando si pone nuovi o si sostituiscono i fili di terra esistenti. Le strutture speciali possono essere personalizzate in base ai requisiti dell'utente.

Uso aereo sulle torri di trasmissione ad alta pressione.

DL/T 832-2016 Filo di terra composito in fibra ottica, JB/T 8999-2014 filo di terra composito di fibra ottica, ecc.

1. Per linee con alta tensione superiori a 110 kV, la spaziatura dei gradini è relativamente grande (generalmente oltre 250 m);

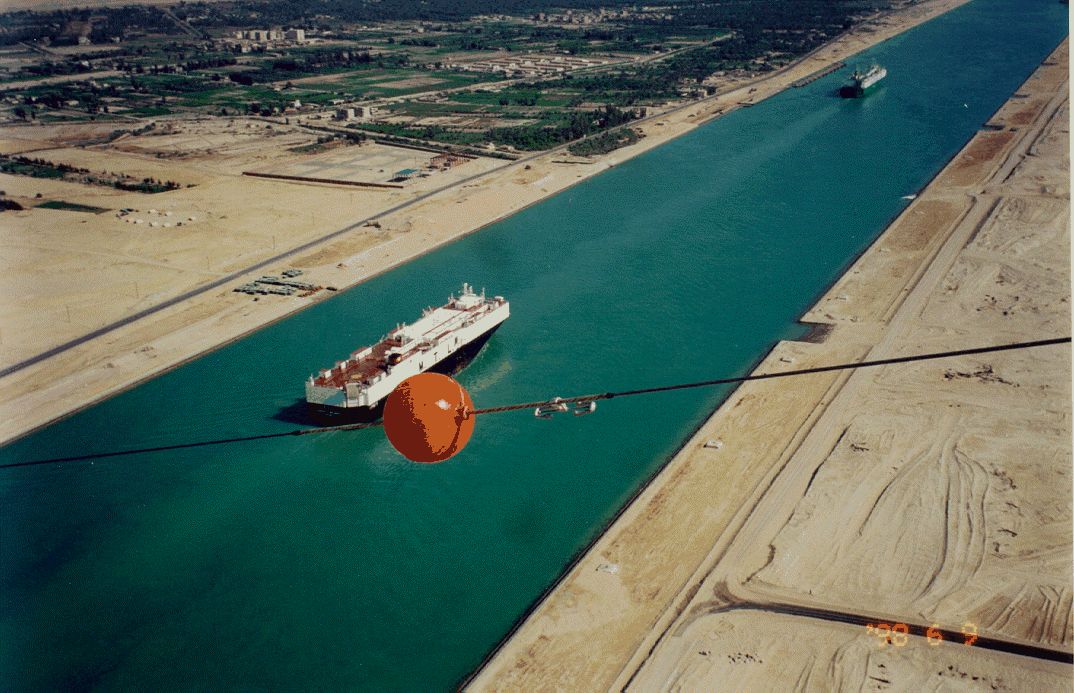

2. Facile da mantenere, è facile risolvere il problema della traversata di linea e le sue caratteristiche meccaniche possono soddisfare i requisiti di attraversamento di grandi dimensioni.

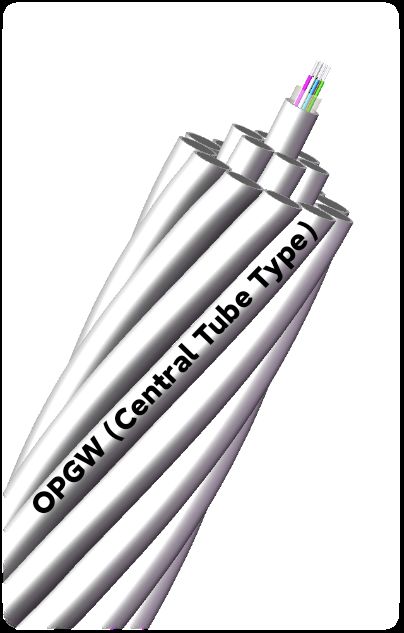

3. Lo strato esterno di OPGW è realizzato in armatura in metallo, che non ha alcun effetto sull'erosione e sul degrado ad alta tensione.

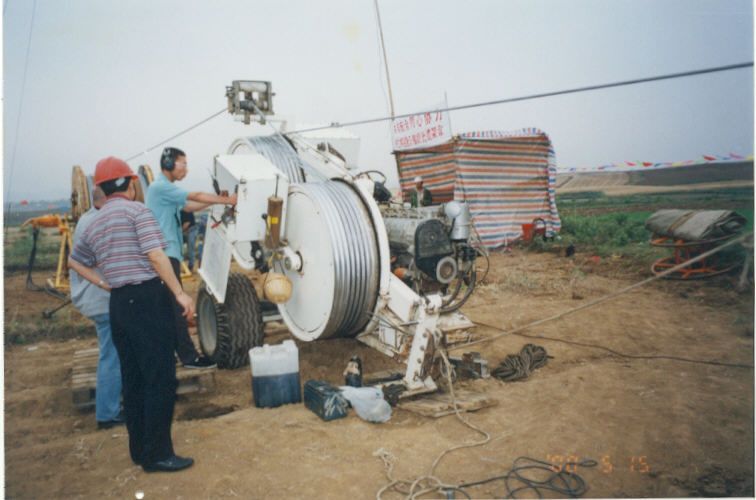

4. OPGW deve essere spento durante la costruzione, con conseguenti perdite significative di interruzione dell'energia. Pertanto, OPGW dovrebbe essere utilizzato in linee ad alta tensione di nuova costruzione di 110kV o superiori. Negli indicatori di prestazione di OPGW, maggiore è la corrente di cortocircuito, più sono necessari conduttori buoni per l'armatura, che riduce di conseguenza la resistenza alla trazione. Nella condizione di una certa resistenza alla trazione, per aumentare la capacità di corrente del corto circuito, l'area della sezione trasversale in metallo deve essere aumentata, il che porta ad un aumento del diametro del cavo e del peso del cavo. Pertanto, devono essere imposti requisiti rigorosi agli indicatori di resistenza delle torri di linea durante la posa.
